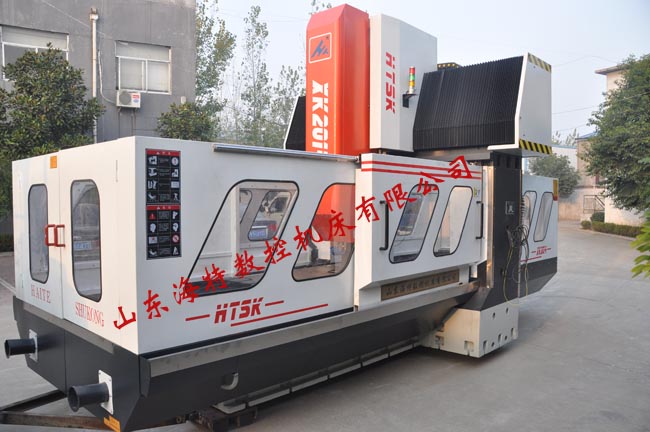

HLC4026龙门数控加工中心

金字招牌诚信至上今年会龙门数控加工中心

　　HLC4026龙门数控加工中心主要结构：

　　该机床为单立柱固定,工作台移动结构。主要由床身、立柱、横梁、横向滑台、工作台、主轴、丝杆、润滑系统、冷却系统、数控操作面板以及电控系统等部件组成。

　　1.主要部件采用有限元分析进行优化，主要铸铁采用高强度铸铁金相组织稳定，经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。

　　2.龙门式跨式结构，结构为三维变径优化处理，减轻了机床强力切削时的震动、使机床刚性*好。

　　横梁采用梯形式设计，刚性强结构好适合强力切削。

　　3.高速高刚性主轴单元结合伺服主轴电机；X/Y/Z采用大扭矩伺服电机。

　　4.X/Y/Z采用台湾高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。

　　5.X/Y导轨采用线轨道设计采用台湾上银滚柱线轨，Z轴为硬轨，固定面采用超高频淬火工艺处理经过精密磨削；滑动面采用高强度耐磨材塑带镶贴处理。

　　标准配置

　　日本发那科系统台湾丝杠日本NSK轴承台湾增压缸台湾锁紧螺母等

　　选配系统部件

　　台湾新代系统北京凯恩帝系统西门子828D840D

　　可根据客户要求专业设计开发数控设备及加工中心

　　HLC4026龙门数控加工中心技术参数：

HLC4026	规格
工作台规格（长×宽）	4000mm*2200mm
工作台*大载重	8000 kg
X坐标行程	4000 mm
Y坐标行程	2600 mm
Z坐标行程	1000mm
两立柱之间*大宽度	2600 mm
主轴端面到工作台距离	120mm-1120mm
X/Y轴滚柱重载强力线轨	三线轨两主承载线轨一支撑导向线规
Z轴硬规	淬火贴塑
X、Y、Z切削速度	1～3000 mm/min
X、Y、Z快速进给速度	6 m/min
主轴转速范围	50～6000 r/min
主轴锥孔	BT50-190mm
主轴电机	18.5KW
X/Y轴伺服电机	a40/3000
Z轴伺服电机	a40/3000
工作台T型槽（槽数×槽宽×槽距）	9×22×200mm
定位精度	500/+0.008mm
重复定位精度	500/+0.006 mm
数控系统	日本发那科0i-MF 插补前菱形加减速高速高精功能支持四轴联动功能
气源压力	0.5-0.8 MPa
机床轮廓尺寸约（L×W×H）	12500mm5600mm5200mm
机床重量(约)	45T
