数控加工中心自动换刀装置的用途是按照加工需要自动地*换装在主轴上的刀具。自动换刀装置是一套独立、完整的部件。
１．自动换刀装置的形式
自动换刀装置的结构取决于数控加工中心的类型、工艺范围及刀具的种类和数量等。自动换刀装置主要有回转刀架和带刀库的自动换刀装置两种形式。
带刀库的自动换刀装置由刀库和机械手组成，是多工序数控机床上应用址广泛的换刀装置，其整个换刀过程较复杂。首先把加工过程中需要使用的全部刀具分别安装在标准刀柄上，在机外进行尺寸预调后，按一定的方式放入刀库；换刀时，先在刀库中进行选刀，并由机械手从刀库和主轴上取出刀具，在进行刀具交换之后，将新刀具装人主轴，把旧刀具放回刀库。存放刀具的刀库具有较大的容量，它既可以安装在主轴箱的侧面或上方，也可以作为独立部件安装在机床以外。
２．刀库的形式
刀库的形式很多，结构各异。数控加工中心常用的刀库有鼓轮式和链式两种。

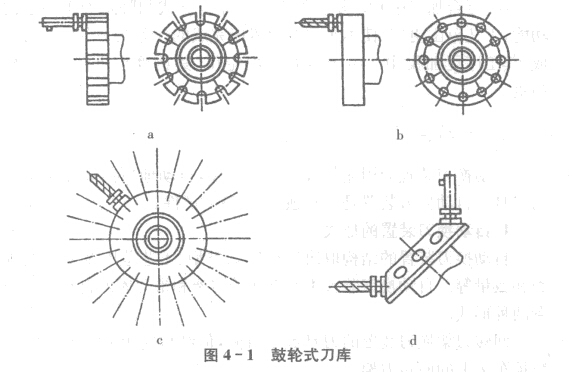

数控加工中心鼓轮式刀库的结构简单、紧凑，应用较多，一般存放刀具不超过３２把。如图４一Ｉ所示。

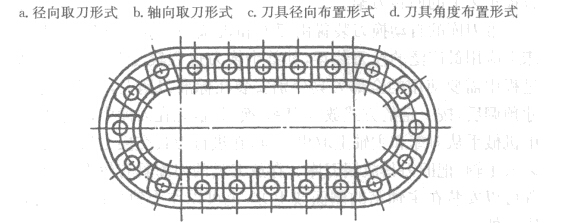

数控加工中心链式刀库多为轴向取刀，适用于要求刀库容量较大的数控机床。
如图４一２所示。
３．换刀过程自动换刀装置的换刀过程由选刀和换刀两部分组成。选刀即是刀库按照选刀命令（或信息）自动将要用的刀具移动到换刀位置，完成选刀过程，为下面换刀做好准备。换刀即是把主轴上用过的刀具取下，将选好的刀具安装在主轴上。
