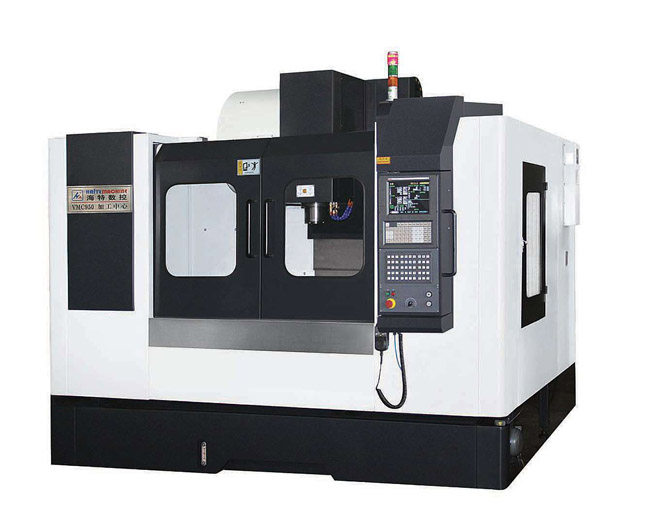

XH1580立式硬轨加工中心

型号：XH1580
行程：1500*800*700

产品详情

XH1580立式硬轨加工中心主要技术参数：

机型	XH1580
X坐标行程 (mm)	1500
Y坐标行程 (mm)	800
Z坐标行程 (mm)	700
工作台规格（长×宽） (mm)	1700×800
工作台*大载重(kg)	1500
主轴中心线到立柱正面导轨距离(mm)	800
主轴端面至工作台上平面距离(mm)	170～870
X、Y、Z切削进给量(mm/min)	1-4000
X、Y、Z快速进给速度(m/min)	16
主轴转速范围 (r/min)	50～6000
主轴锥孔	BT50
主轴电机(kw)	15
X、Y、Z伺服电机（kw）	3.0/3.0/3.0
工作台T型槽(mm)槽数×槽宽×槽距	5/18/135
重复定位精度(300mm)	+ 0.005
定位精度 (300mm)	+ 0.0075
使用源气压力(MPa)	0.6-0.8
机床轮廓（L×W×H）(mm)	3700*2700
机床重量 (kg)	11000

XH1580立式硬轨加工中心主要配置

　　控制系统：台湾新代数字式控制系统（高速高精）

　　主轴电机：伺服主轴电机

　　XYZ三轴伺服电机：日本安川（绝对值、Z轴含抱闸）

　　XYZ三轴伺服驱动器：日本安川（绝对值）

　　XYZ三轴硬轨贴塑（美国塑带）

　　主轴：台湾健椿隆8000rpm主轴。

　　丝杆：台湾律庭精密级滚珠丝杆，C3级

　　常州国鼎打刀缸

　　台湾圣杰斗笠刀库（数控铣床不含刀库）

　　日本NSK轴承，P4级。

　　电柜热交换恒温系统。

　　手持式电子手脉。

　　金字招牌诚信至上今年会主轴冷却系统.

　　进口联轴器

　　金字招牌诚信至上今年会光机（Y向4导轨）

　　双油泵自动润滑及润滑报警装置。

　　选配系统部件

　　国产北京凯恩帝、日本FAUNC系统德国西门子中心出水主轴、高速主轴

　　圆盘刀库（机械手臂）台湾第四轴级第五轴

　　可根据客户要求专业设计开发数控设备及加工中心

　　XH1580立式硬轨加工中心日常维护保养：

　　加工中心是一种自动化程度高、结构复杂且价格昂贵的先进加工设备，在现代工业生产中发挥着巨大的作用。为了充分发挥加工中心的功效，做好加工中心的日常维护、保养，降低加工中心的故障率就显得十分重要。

　　加工中心的日常维护、保养，一般情况下是由操作人员来进行的。作为操作人员应了解所用设备的结构，如机械系统、数控装置、液压气动装置、电气箱等各部分的位置及规定的使用环境，并严格按照机床的使用说明手册正确合理地使用机床。操作人员应熟悉所使用机床的规格，如主轴驱动电动机功率、主轴转速范围、进给速率、机床行程范围、工作台承载能力、ＡＴＣ所允许*大刀具尺寸、*大刀具质量等，还需了解各油标的位置及使用何种牌号润滑油等。

　　在操作机床前必须确认主轴、导轨及其他部位的润滑油油标是否符合要求．确认气压压力是否符合要求。确认符合要求后方可启动机床，并且使机床空运转３ｍｉｎ，检查机床是否正常。

　　保持机床周围环境清洁，空气过滤器要定期除尘．以免冷却空气通道不畅引起数控柜内温度过高而使系统不能正常工作。电气柜内电路板和电气元件也要定期除尘，保证电气系统正常工作。
