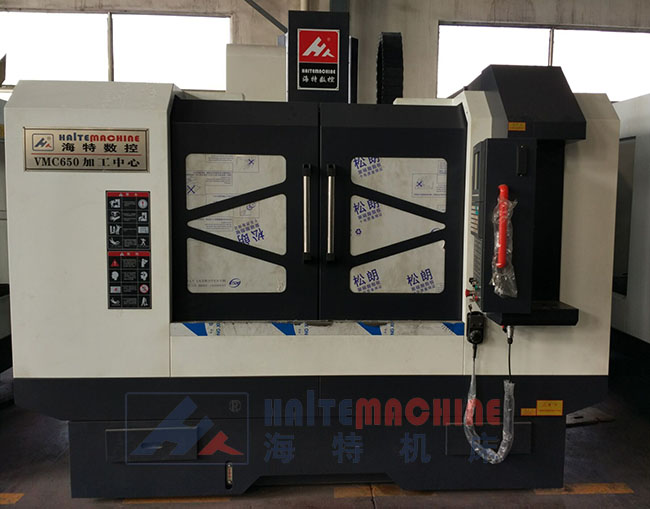

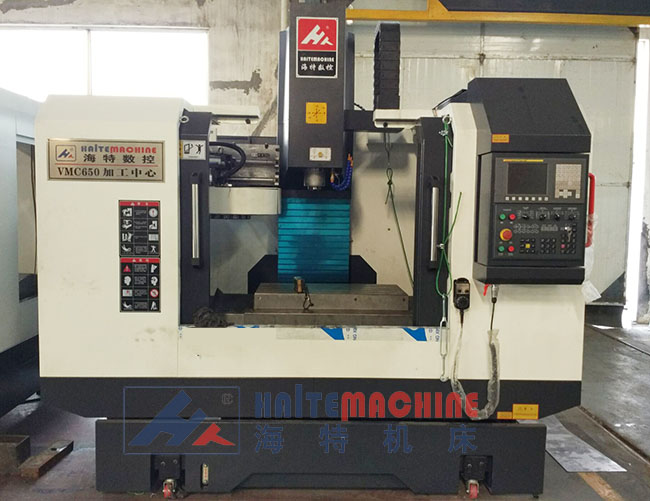

650立式加工中心

650立式加工中心

  • 型号:VMC650
  • 行程:650*450*450
650立式加工中心价格

650立式加工中心用途
650立式加工中心是一种功能很强的数控机床,在数控机床中所占的比例*大。650立式加工中心的加工范围广、工艺复杂、涉及的技术问题多,是在数控铣床的基础上产生、发展起来的。650立式加工中心主要用于加工平面和曲面轮廓的零件.还可以加工复杂型面的零件,如凸轮、样板、模具、螺旋槽等,同时也可以对零件进行钻、扩、镗孔加工。
 650立式加工中心特点:
1、基础部件床身、立柱、主轴箱和工作台:高刚性,防振动,放热变形
2、主轴:精度高、刚性好、热变性小,有足够的转速、扭矩、功率,有自动换刀和自动冷却功能
3、丝杠:精度、刚度、热变形(预拉伸)、消隙、润滑、冷却、密封、支承。
4、
冷却功能:冲走铁屑、带走热量冷却工件和刀具。
5、地基要求:刚性、防震、水平调整
650立式加工中心分线规加工中心和硬规加工中心两种。
硬轨特点:硬轨特点是刚性好,缺点是因为磨擦阻力大,所以精度和速度相对较低。适合进行大切削量加工。
线性特点:加工中心用线性滑轨常见有两种,一种是滚珠导轨,一种是滚柱导轨。滚珠导轨顾名思义就是通过钢珠滚动实现线性滑动的目的,而滚柱导轨则是通过圆柱滚子滚动来实现线性滑动,其磨擦阻力都小于硬轨。而滚珠导轨是点接触,滚柱导轨是线接触,所以,滚柱导轨磨擦阻力要大于滚珠导轨,其刚性要强于滚珠导轨。

 650立式加工中心参数:

机型

规格

VMC-650

X坐标行程

mm

650

Y坐标行程

mm

450

Z坐标行程

mm

450

工作台规格 (长)

mm

760

工作台规格 (宽)

mm

400

工作台*大载重

kg

300

主轴中心至立柱导轨面

mm

475

主轴端面至工作台平面

mm

100-550

X、Y、Z切削进给量

mm/min

1-6000

X、Y、Z快速移动速度

m/min

24/36

主轴转速范围

r/min

50-8000

主轴锥孔



BT40

工作台T型槽/槽宽/槽距

mm

5/18/100

定位精度

mm

+0.005

重复定位精度

mm

+0.003

机床轮廓 长/宽

m

2.7/2.2/2.5

机床重量

T

4.8

650立式加工中心
 650立式加工中心配置:

国产北京凯恩帝操作系统 (高速高精、四轴联动)
1.台湾健椿/台湾普森 主轴(皮带式传动)
2.台湾律庭/台湾上银 丝杆 (C3级)
3.硬轨:Y向4轨,滑动面贴塑(硬度55°以上)
4.线轨:台湾上银 滚柱直线导轨(可重切削)
5.德国FAG/日本NSK轴承 (P4级)
6.台湾圣杰斗笠式刀库
7.电器箱冷热交换器
8.自动润滑系统
9.冷却水泵
10.手持气枪/手持水枪
11.XYZ三轴护罩
12.工件冷却两水一气
13.三色警示灯
14.地基螺丝及垫块
15.操作机维护使用手册
16.RS232、CF卡与USB接口
17. 立体封闭式防护

选配系统部件
台湾新代配日本安川电机、日本三菱系统、日本FAUNC系统 、德国西门子
圆盘刀库(机械手臂) 台湾第四轴、第五轴

可根据客户要求专业设计开发,产品的配置不同价格也不同,请买前咨询好 确定是要硬轨还是线轨,对系统的要求, 对刀库的要求是否要求主轴中心出水,排削器,主轴油冷机等!
650立式加工中心参考价格:10多万-25.8万
可根据客户要求专业设计开发,产品的配置不同价格也不同
