VMC850四轴cnc加工中心

VMC850四轴cnc加工中心

  • 型号:VMC850
  • 行程:800*500*500
VMC850四轴cnc加工中心图片
vmc850四轴加工中心
VMC850四轴cnc加工中心配置:
1、机床底座、立柱、主轴箱体、十字滑台、工作台等基础件全部采用高强度消失模铸造成型技术,内部金相组织稳定,确保基础件的高稳定性。铸件结构经过机床动力学分析和有限元分析,使其几何结构*加合理,与加强筋的恰当搭配,保证了基础件的高刚性与高强度。宽实的机床底座,箱形腔"人"字型立柱、加宽加长的床鞍、负荷全支撑的设计,结构符合材料力学的先进设计理念,可确保加工时的重负载能力。
2、高刚性、高精密主轴:采用台湾健椿隆主轴BT40-150mm。
3、采用台湾律廷C3级高精密、高强度滚珠丝杠。
4、X、Y、Z轴采用原装台湾上银滚柱线轨
5、采用原装台湾圆盘圣杰机械手24把刀库
6、机床配有密封式导轨防护罩,有效的保护导轨和丝杠,延长其使用寿命。
7、当机床配立体式全防护时,机床在强力切屑时保证外防护不震动。
8、CNC控制系统采用日本发那科FANUC 0i-MF控制系统,系统带有高速高精功能且支持四轴联动。
9、第四轴(A轴)采用台湾旭阳CNC电脑数控分度盘含四轴电机与驱动器,四轴采取气动(液压)锁紧方式,锁紧安全可靠。
选配部件:
系统:北京凯恩帝、台湾新代配日本安川电机、日本三菱、日本FANUC(发那科)、德国西门子等。
可根据客户要求专业设计开发,产品的配置不同价格也不同,请买前咨询好 确定是要硬轨还是线轨,对系统的要求, 对刀库的要求是否要求主轴中心出水,排削器,主轴油冷机等!
VMC850四轴cnc加工中心参数规格:

VMC850

规   格

X坐标行程

800 mm

Y坐标行程

500 mm

Z坐标行程

500mm

工作台规格(长×宽)

1060×500mm

工作台*大载重

600 kg

主轴中心线到立柱正面导轨距离

575mm

主轴端面至工作台上平面距离

120620mm

XYZ切削进给量

16000 mm/min

XY快速进给速度

24m/min

Z快速进给速度

24m/min

主轴转速范围

508000 r/min

主轴锥孔

BT40-150mm

主轴电机

7.5kW

X、Z伺服电机

bis12/2000 Z轴含有抱闸

Y伺服电机

bis22/2000

工作台T型槽(槽数×槽宽×槽距)

5/18/100mm

重复定位精度

+ 0.003mm

定位精度

+ 0.005mm

数控系统

FANUC 0i-MF

使用压力

0.6-0.8 MPa

机床轮廓尺寸(L×W×H

3050x2280x2600mmmm

机床重量

5800 kg

VMC850四轴加工中心第四轴参数:

第四轴

CNC-250

盘面直径

250mm

垂直中心高

185mm

垂直全高

315mm

分割精度等级

15

重复精度

4

净重

124KG

手动尾座

TS-A 185

四轴电机

Bis8/3000

在这里小编只写了配CNC-250R四轴,四轴大小可根据客户要求选配
金字招牌诚信至上今年会每一款加工中心都可以选配四轴,不同配置价格不同,联系我们获得*新报价及技术方案。

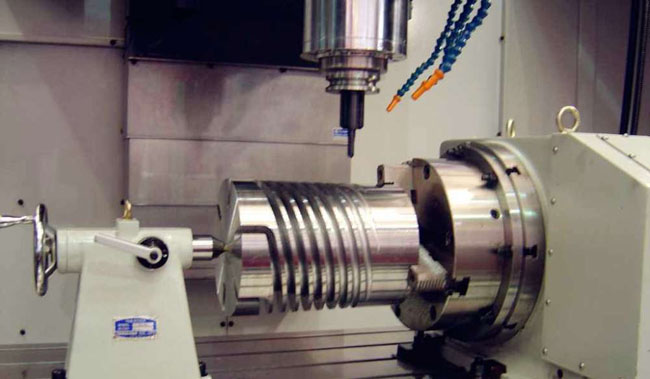

VMC850四轴加工中心铣螺旋线案例
这款是在850加工中心的基础上增加的第四轴,实现圆柱上铣螺旋线,螺距等分的工件加工需求。VMC850四轴cnc加工中心价格

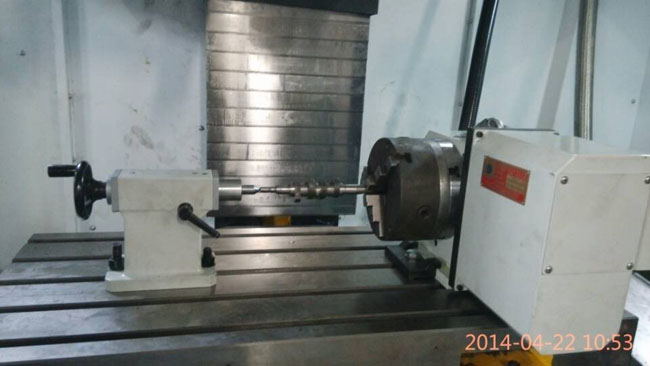

第四轴配手动尾座图,第四轴大小根据客户要求选择
VMC850加工中心配第四轴

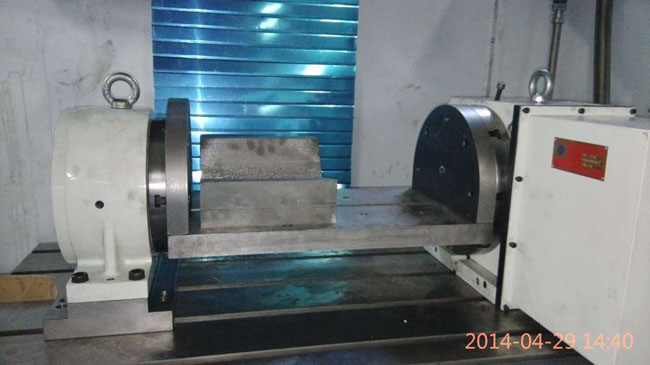

第四轴配强力尾座图
