卧式加工中心编程实例

   本文主要就卧式加工中心编程实例端盖讲解,端盖是一种常见的加工工件,加工工序包括铣平面、镗孔、钻孔、扩孔、攻螺纹等多种工序。
1.确定工艺方案及工艺路线

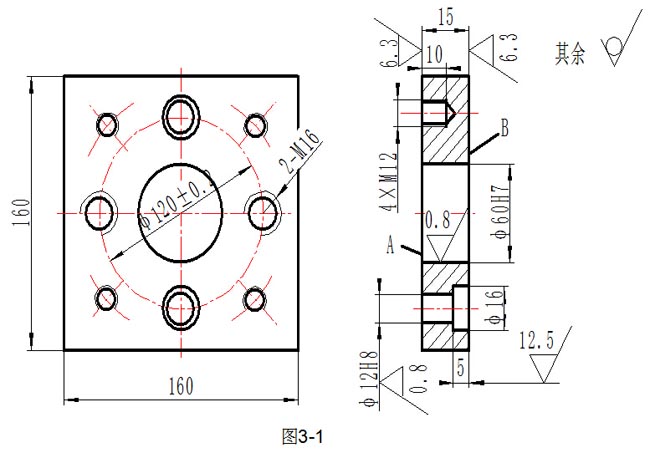

(1)分析图纸,确定安装基准。端盖工件加工尺寸如图3-1所示,假定在卧式加工中心上只加工B面及各孔,定位基准面A和4×M12螺纹孔已加工。加工时用弯板夹具装夹端盖,选择A面为装夹定位面,利用4×M12螺纹孔作为夹紧螺孔,用M12螺钉将工件夹于弯板上。
(2)确定加工方法和加工路线。
         加工时按先面后孔,先粗后精的原则。B面用端铣刀铣削加工,安排粗铣和精铣各一次。φ60H7孔采用三次镗削加工,分粗镗、半精镗、和精镗三道工序进行。 φ12H8孔按钻、扩、铰方式加工。Φ16孔在φ12孔基础上再增加锪孔工序。螺纹孔采用钻孔后攻螺纹的方法加工。螺纹孔和阶梯孔在钻孔前都安排打中心孔工序,螺纹倒角用钻头倒角。工艺参数见表3-4。
铣削平面时选用大于工件边长1/2的铣刀盘(Φ100mm的端面铣刀),尽量缩短走刀路线。
(3)选择切削用量。可根据有关手册查出所需的切削用量,见表3-4.
 表3-4                       端盖工艺规程
工序 工序内容 刀具号 刀具规格 S(r/min) F(mm/min)
1 粗铣B平面留余量0.5 T01 Φ100mm端铣刀 300 70
2 精铣B平面至尺寸 T13 Φ100mm端铣刀 350 50
3 粗镗φ60H7孔至φ58 T02 镗刀 400 60
4 半精镗φ60H7至φ59.95 T03 镗刀 450 50
5 精镗φ60H7至尺寸 T04 精镗刀 500 40
6 钻2×φ12H8及2×M16中心孔 T05 Φ3中心钻 1000 50
7 钻2×φ12H8至φ10 T06 Φ10钻头 600 60
8 扩2×φ12H8至φ11.85 T07 Φ11.85扩孔钻 300 40
9 锪2×φ16至尺寸 T08 Φ16阶梯铣刀 150 30
10 铰2×φ12H8至尺寸 T09 Φ12H8铰刀 100 100
11 钻2×M16底孔至φ14 T10 Φ14钻头 450 60
12 倒2×M16底孔端角 T11 Φ18钻头 300 60
13 攻2×M16螺纹孔 T12 M16机用丝锥 100 200
2.确定工件坐标系

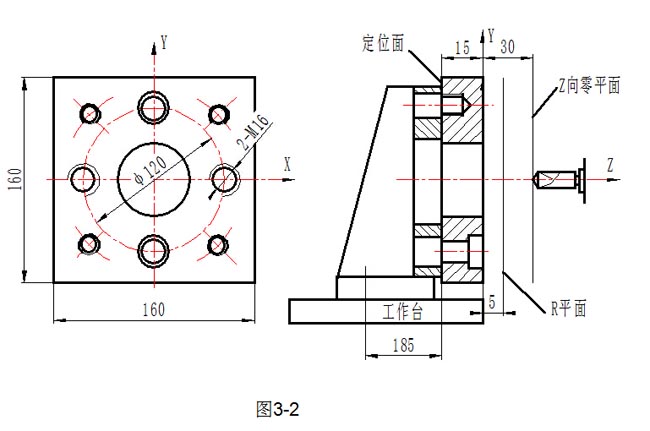

(1)选择φ60H7孔为X、Y坐标系原点,距离B面30mm处为工件坐标系Z0(初始)平面,距离B面5mm处为R点平面,如图3-2所示。
(2)计算刀具轨迹的坐标参考图3-1。
(3)按工艺路线和坐标尺寸编制加工程序。
3.加工程序
G54
G28  Y50. M06 T01
G90  G00  X0  Y0
X-135.  Y45.
S300  M03
G43  Z-29.5    H01
G01  X75.  F70(粗铣平面加工)
Y-45.
X-135.
G00  G49  Z0   M05
G28Y50 M06 T13(换精铣刀)
G00    X0    Y0
X-135.    Y45.
G43    Z-30.  H13  S350  M03
G01   X75.  F50(精铣平面加工)
   Y-45.
X-135.
G00  G49  Z0  M05
G28  Y50.  M06  T02(换粗镗刀)
G00  X0  Y0
G43  Z0  H02  S400  M03
G98  G81  Z-52. R-25.F60(粗镗φ60H7孔)
G00  G49 Z0 M05
G28  Y50. M06  T03(换半精镗刀)
G43   Z0   H03   S450 M03
G98  G81  Z-52.R-25.F50(半精镗φ60H7孔)
G00  G49  Z0  M05
G28  Y50. M06  T04 (换精镗刀)
G43  Z0  H04 S500  M03
G98  G76 Z-52. R-25.Q0.2 P200 F40(精镗φ60H7孔)
G00  G49  Z0 M05
G28  Y50.  M06  T05(换中心钻)
X0    Y60.
G43    Z0    H05    S1000    M03
G99    G91  Z-35.  R-25.  F50
X60.    Y0
X0    Y-60.
X0.    Y-60
G00  G49    Z0    M05
G28  Y50. M06  T06(换φ10钻头)
X0.    Y60
G43    Z0    H06    S600    M03
G99    G81    Z-50.    R-25.    F60
Y-60.
G00    G49    Z0    M05
G28    Y50.    M06    T07(换φ11.85扩孔钻)
X0.    Y-60
G43  Z0  H07  S300  M03
G99  G81 Z-50.  R-25  F40
Y60.
G00  G49    Z0    M05
G28  Y50.    M06    T08(换阶梯孔铣刀)
X0. Y-60
G43  Z0  H08  S150  M03
G99  G82  Z-35. R-25.  P2000  F60
Y60.
G00    G49    Z0    M05
G28    Y50.    M06    T09(换铰刀)
X0.    Y-60
G43    Z0    H09    S100    M03
G99    G86    Z-70.    R-25.    F100
Y60.
G00    G49    Z0    M05
G28    Y50.    M06    T10(换φ14钻头)
X60    Y0.
G43    Z0    H10    S450    M03
G99    G81    Z-50.    R-25.    F60
X-60.
G00    G49    Z0    M05
G28    Y50.    M06    T11(换倒角钻头)
X60    Y0.
G43    Z0    H11    S300    M03
G99    G82    Z-35.    R-25.    P1000    F60
X-60.
G00    G49    Z0    M05
G28    Y50.    M06    T12(换丝锥)
X60    Y0.
G43    Z0    H12    S100    M03
G99    G84    Z-60.    R-25.    F200
X-60.
G00    G49    Z0    M05
X0    Y0
M30
